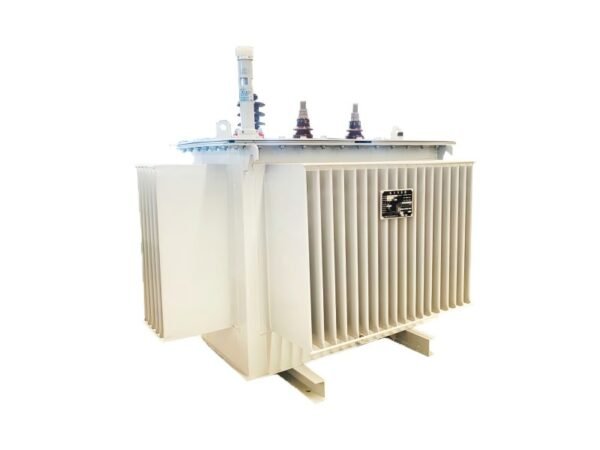

Основная конструкция масляный распределительный трансформатор
- Железнодорожный сердечник (Сердце)Является основным элементом магнитной цепи, обычно выполняется путем укладки листов высокопроницаемой холоднокатанной кремнистой стали. Его потери напрямую определяют уровень энергоэффективности трансформатора. В промышленности технология укладки и обработки швов сердечника являются важными показателями, характеризующими технологический уровень производителя.
- Обмотки (Кровеносные сосуды)Представляют собой пути протекания электрического тока, выполнены путем намотки изолированных медных проводов. Высоковольтные и низковольтные обмотки изолированы друг от друга изоляционными бумажными трубками, что исключает пробой при высоком напряжении. Плотность намотки и теплостойкость изоляционного материала являются ключевыми факторами длительной стабильной работы трансформатора.
- Изоляционное масло (Кровь)Оно не только выполняет изоляционную функцию, но и является эффективным теплоотводящим средством. При нагреве трансформатора в процессе работы горячее масло поднимается вверх, охлаждается в радиаторе и опускается вниз, образуя естественную циркуляцию и отводя тепло. Одновременно масло выполняет функции гашения дуги и антикоррозионной защиты.
- Бак и защитные устройстваБак является не просто емкостью: его прочность должна выдерживать изменения внутреннего давления. Кроме того, расширительный бак (масляная подушка) служит для компенсации теплового расширения и сжатия объема масла, а газовое реле является «пожарной сигнализацией» трансформатора: оно своевременно подает сигнал или отключает питание при возникновении газа в результате внутренней неисправности.
Параметры масляный распределительный трансформатор
| model | Rated capacity | Vector group | voltage | No load loss | Load Loss(W) | No load current(%) | Short circuit impedance(%) | ||
| HV | Tapping range | LV | |||||||
| S11-M-30 | 30 | Yyn0 or Dyn11 | 6 6.3 10 10.5 11 | ±2*2.5% or ± 5% | 0.4 | 100 | 630/600 | 1.5 | 4.0 |
| S11-M-50 | 50 | 130 | 910/870 | 1.3 | 4.0 | ||||
| S11-M-63 | 63 | 150 | 1090/1040 | 1.2 | 4.0 | ||||
| S11-M-80 | 80 | 180 | 1310/1250 | 1.2 | 4.0 | ||||
| S11-M-100 | 100 | 200 | 1580/1500 | 1.1 | 4.0 | ||||
| S11-M-125 | 125 | 240 | 1890/1800 | 1.1 | 4.0 | ||||
| S11-M-160 | 160 | 280 | 2310/2200 | 1.0 | 4.0 | ||||
| S11-M-200 | 200 | 340 | 2730/2600 | 1.0 | 4.0 | ||||
| S11-M-250 | 250 | 400 | 3200/3050 | 0.9 | 4.0 | ||||
| S11-M-315 | 315 | 480 | 3830/3650 | 0.9 | 4.0 | ||||
| S11-M-400 | 400 | 570 | 4520/4300 | 0.8 | 4.0 | ||||
| S11-M-500 | 500 | 680 | 5410/5100 | 0.8 | 4.0 | ||||
| S11-M-630 | 630 | 810 | 6200 | 0.6 | 4.5 | ||||
| S11-M-800 | 800 | 980 | 7500 | 0.6 | 4.5 | ||||
| S11-M-1000 | 1000 | 1150 | 10300 | 0.6 | 4.5 | ||||
| S11-M-1250 | 1250 | 1360 | 12000 | 0.5 | 4.5 | ||||
| S11-M-1600 | 1600 | 1640 | 14500 | 0.5 | 4.5 | ||||
| S11-M-2000 | 2000 | 1940 | 18300 | 0.4 | 5.0 | ||||
| S11-M-2500 | 2500 | 2290 | 21200 | 0.4 | 5.0 | ||||

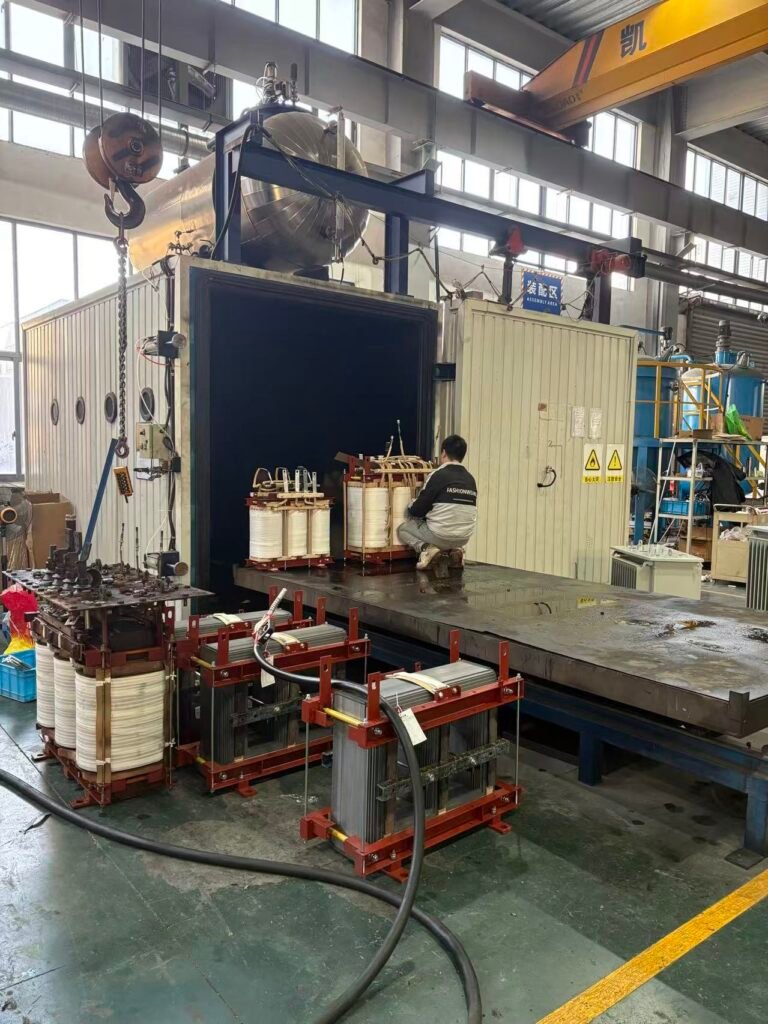

Производственный цех масляный распределительный трансформатор
В течение более десяти компания «Цяньлай» стремится к предельной точности в деталях, чтобы продукция лучше адаптировалась к различным климатическим условиям во всём мире.
Например, при сборке магнитопроводов мы применяем технологию полного косого стыка для снижения холостых потерь. При сушке обмоток гарантируется полное удаление влаги из изоляционных материалов.
Эти, на первый взгляд, незначительные технологические детали являются основой, определяющей способность трансформатора к стабильной работе в тяжёлых условиях в течение 20 лет.
